Modulo 1: Enrutamiento Estatico

Modulo 1: Enrutamiento Estático.

Objetivo: Identificar la función del router y de  los protocolos de ruteo estático para establecer la comunicación desde un origen a un  destino.

ACTIVIDADES DE APRENDIZAJE

ACTIVIDAD 1: Interfaces de un router    19-08-2014



  En esta actividad  se aprendió a :

• Conectar los dispositivos.
• Verificar las conexiones.

Usando los cables adecuados se conectaron los dispositivos como se puede observar en la
figura 1.1.
Así mismo se verifico que las conexiones fueran exitosas en las interfaces.

figura 1.1

ACTIVIDAD 2: Proceso de arranque del router  20-08-2014

En esta actividad se ordeno el proceso de arranque del router y se contestaron unas preguntas. Para ello se estudio el comando
show versión.

El resultado del comando show version incluye:

• Versión de IOS:

Cisco Internetwork Operating System Software
IOS (tm) C2600 Software (C2600-I-M), Version 12.2(28), RELEASE SOFTWARE (fc5)

Ésta es la versión del software Cisco IOS en la memoria RAM que está usando el router.

• Programa bootstrap de la ROM

ROM: System Bootstrap, Version 12.1(3r)T2, RELEASE SOFTWARE (fc1)

Se muestra la versión del software bootstrap del sistema que está almacenado en la memoria ROM y que se utilizó inicialmente para arrancar el router.

• Ubicación del IOS

System image file is "flash:c2600-i-mz.122-28.bin"

Se muestra dónde se encuentra el programa boostrap y dónde está cargado en el Cisco IOS, además del nombre de archivo completo de la imagen del IOS.

• Interfaces

2 FastEthernet/IEEE 802.3 interface(s)

2 Low-speed serial(sync/async) network interface(s)

Esta sección del resultado muestra las interfaces físicas en el router. En este ejemplo, el router Cisco 2621 tiene dos interfaces FastEthernet y dos interfaces seriales de baja velocidad.

• Cantidad de NVRAM

32K bytes of non-volatile configuration memory.

Ésta es la cantidad de memoria NVRAM en el router. La NVRAM se utiliza para almacenar el archivo startup-config.

• Cantidad de memoria flash

16384K bytes of processor board System flash (Read/Write)

Ésta es la cantidad de memoria flash en el router. La memoria flash se usa para almacenar el Cisco IOS en forma permanente.

ACTIVIDAD 3: Configuración Básica del router  20-08-2014

En esta actividad  se aprendió a :
• Configurar R1.
• Verificar la configuración con los comandos show.


Paso 1:  Configure el router con el nombre de host R1.
Paso 2: Configure la interfaz FastEthernet.
Utilice la tabla de dirección para configurar la dirección IP correcta para la interfaz FastEthernet0/0.
Paso 3: Configure la interfaz serial.
Utilice la tabla de dirección para configurar la dirección IP correcta para la interfaz serial 0/0/0.
Paso 4: Configure las contraseñas.
 Utilice cisco para las contraseñas de consola y de vty; y class como contraseña enable secret.
Paso 5: Configure el mensaje de inicio de sesión.
Configure un banner motd para advertir que se prohíbe el acceso no autorizado.
Paso 6: Guarde la configuración en la NVRAM.
Para verificar que el R1 se haya configurado correctamente, se pueden utilizar los comandos show .
show running-config
show startup-config
show ip route
show interfaces
show ip interface brief

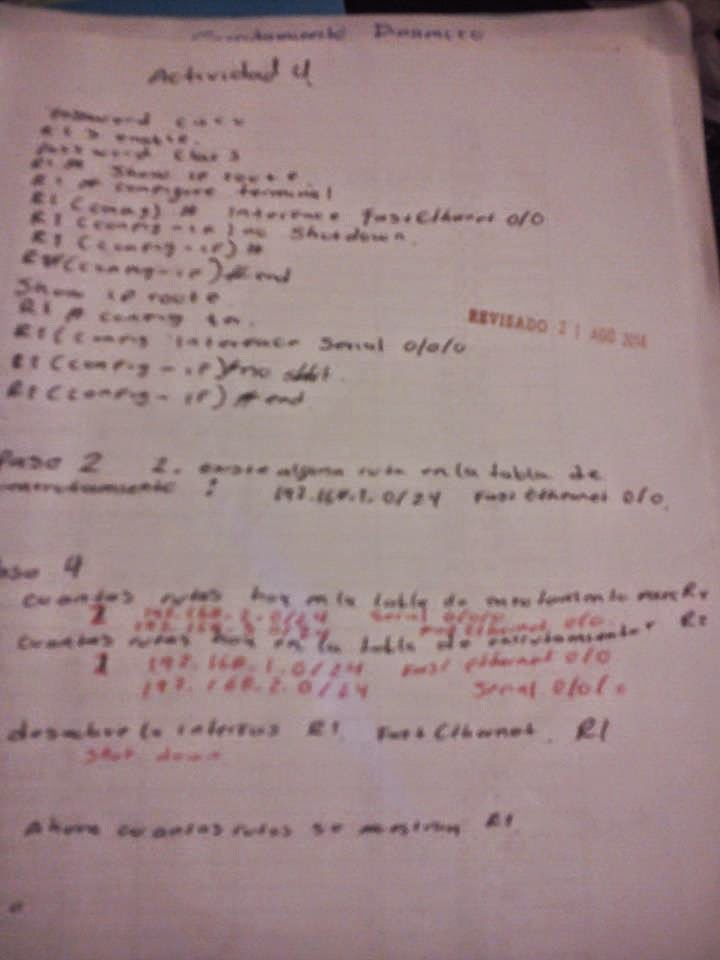

ACTIVIDAD 4: Redes conectadas directamente    21-08-2014

Contesta lo siguiente:

1.- Cual es la función de la tabla de enrutamiento
Una tabla de enrutamiento es un archivo de datos que se encuentra en la RAM y se usa para almacenar la información de la ruta sobre redes remotas y conectadas directamente.

2.-  Como administra el router las rutas conectadas directamente en la tabla de enrutamiento.
Estas asociaciones le indican al router que un destino en particular se puede alcanzar mejor enviando el paquete hacia un router en particular, que representa el "siguiente salto" en el camino hacia el destino final.

 3.- Anexe respuestas del paso 2 y 4 de la TAREA 1.

Paso 2:

¿Existe alguna ruta en la tabla de enrutamiento?
si, 192.168.1.0/24
Paso 4:

1.     ¿Cuántas rutas hay en la tabla de enrutamiento para R1?

hay: 2            192.168.2.0 /24 se0/0/0

                     192.168.3.0 /24 fa0/0

2.     ¿Cuántas rutas hay en la tabla de enrutamiento para R2?

hay: 2            192.168.2.0 /24 se0/0/0

                     192.168.1.0 /24 fa0/0

3.     Ahora desactive la interfaz FastEthernet en R1.

4.     ¿Ahora cuántas rutas se muestran en la tabla de enrutamiento para R1?
una

¿Cambió la cantidad de rutas en R2? si
 Explique: porque no levantamos la nueva interfaz


4.- Anexe las respuestas de la TAREA 2.

 ¿Las PC pueden hacer ping entre sí correctamente? Explique.

si debido a la conexión que se realizo exitosamente

ACTIVIDAD 5: Determinación de la mejor ruta   22-08-2014

En esta actividad se aprendió a determinar cual es la mejor ruta que deben de seguir los paquetes de datos.

Métrica: es el valor numérico de los protocolos de enrutamiento para determinar la mejor ruta destino.
Esta sera mejor en cuanto sea menor.

tipos de métrica:

Conteo de saltos: cantidad de routers que un paquete debe atravesar antes de llegar al destino.
Ancho de banda: la velocidad de un enlace.

 PRÁCTICA DEL MANUAL 1.5.2





ACTIVIDAD 6: Tabla de enrutamiento   25-08-2014

En esta actividad se aprendió:

• Verificar la información de la tabla de enrutamiento.

• Verificar la información de la tabla de enrutamiento para redes conectadas directamente.

• Observar el proceso de actualizaciones en la tabla de enrutamiento.

A través de los comandos:

• show ip route
• shutdown
•  debug ip routing
• no shutdown

ACTIVIDAD 7: Eliminación y configuración de rutas estáticas 26-08-2014




Objetivos de aprendizaje:

• Examinar la red con las rutas estáticas del siguiente salto.
• Visualizar la configuración.
• Verificar la conectividad.
• Actualizar la red con rutas estáticas de interfaz de salida.
• Eliminar las rutas estáticas del siguiente salto.

comandos usados:

• show running-config
• show ip route

 Elimine las rutas estáticas del siguiente salto.

R1
R1(config)#no ip route 172.16.1.0 255.255.255.0 172.16.2.2
R1(config)#no ip route 192.168.1.0 255.255.255.0 172.16.2.2

R1(config)#no ip route 192.168.2.0 255.255.255.0 172.16.2.2

Configure rutas estáticas de interfaz de salida.

R1
R1(config)#ip route 172.16.1.0 255.255.255.0 s0/0/0
R1(config)#ip route 192.168.1.0 255.255.255.0 s0/0/0

R1(config)#ip route 192.168.2.0 255.255.255.0 s0/0/0

Se guarda con Ctrl+z.
copy run start.

 Visualice la configuración.

comando show running-config para ver la configuración revisada.
comando show ip route para ver el efecto de la configuración modificada.



 ACTIVIDAD 8: Rutas sumarizadas  27-08-2014

Se elaboro la tabla de direccionamiento se configuraron las interfaces de cada router y se agrego un switch y una PC a cada red LAN, se actualizo la tabla de direccionamiento y se configuraron las redes estáticas.











ACTIVIDAD 9: Rutas por defecto (predeterminadas) 28-08-2014

Se aprendió:

• Resumir las rutas estáticas en redes contiguas.
• Reemplazar las rutas estáticas existentes por una ruta estática sumarizada.
• Reemplazar las rutas estáticas existentes por una ruta estática predeterminada.

PRÁCTICA MANUAL    2.8.1   29-08-2014

objetivo:

• conectar una red de acuerdo al diagrama de topologia
• eliminar la configuracion de inicio y recargar un router al estado por defecto
• realizar tareas de configuración basicas en un router
• configurar una ruta estatica por defecto

Al terminar la practica configuramos la red con una combinacion de enrutamiento estatico por defecto para proporcionar  conectividad completa a todas las redes.

observe como se instala una ruta de forma estatica a destinos que no estan conectados directamente.

Aprendi a configurar una ruta por defecto, la cual se utiliza para reenviar paquetes a destinos conocidos, ademas de resumir un grupo de redes en una ruta estatica

PRÁCTICA MANUAL 2.8.3

aprendí a eliminar la configuración

de inicio y recargar un router al estado

por defecto  y recopilar información

acerca de errores en la  red.

atraves de los comandos :

erase startup-config  y reload

Modulo 2: Enrutamiento Dinámico

Modulo 2: Enrutamiento Dinámico.

Objetivo: Explicar el rol de los protocolos  de ruteo dinámico y los ubica en el contexto

   actual del diseño e implementación de grandes redes.

ACTIVIDAD 1: Conceptos básicos de los protocolos de enrutamiento 01-09-2014

En esta actividad se vieron los tipos de protocolos de
enrutamiento en los que cabe mencionar el RIP, OSPF, EIGRP, BGP, ISP Y RIPv2.
sus componentes:

• estructuras de datos
• algoritmos
• mensajes de protocolos

Proposito:

• descubre redes remotas
• mantienen información de enrutamiento actualizadas.
• escogen el mejor camino a las redes destino.

APRENDÍ:
que el enrutamiento dinámico facilita lo que es la actualización de la tabla de enrutamiento ya que no se tienen que actualizar de forma manual es mas conveniente para los técnicos o profesionales dedicados a esto.

ACTIVIDAD 2: Características  de los protocolos de enrutamiento  IGP-EGP 02-09-2014

Objetivos de aprendizaje:

Investigar el sistema autónomo 1.

Un sistema autónomo (AS), conocido también como dominio de enrutamiento, es un conjunto de routers que se encuentran bajo una administración común. Algunos ejemplos típicos son la red interna de una empresa y la red de un proveedor de servicios de Internet. Debido a que Internet se basa en el concepto de sistema autónomo, se requieren dos tipos de protocolos de enrutamiento: protocolos de enrutamiento interior y exterior.

Estos protocolos son:

Protocolos de gateway interior (IGP): se usan para el enrutamiento de sistemas intrautónomos (el enrutamiento dentro de un sistema autónomo).

Protocolos de gateway exterior (EGP): se usan para el enrutamiento de sistemas interautónomos (el enrutamiento entre sistemas autónomos).

ACTIVIDAD 3: Comparación de protocolos  03-09-2014

Los protocolos de gateway interior (IGP) pueden clasificarse en dos tipos:

• Protocolos de enrutamiento vector distancia .

Funcionamiento del protocolo de enrutamiento vector distancia

"Vector distancia" significa que las rutas se publican como vectores de distancia y dirección. La distancia se define en términos de una métrica como el conteo de saltos y la dirección es simplemente el router del siguiente salto o la interfaz de salida. Los protocolos vector distancia generalmente usan el algoritmo Bellman-Ford para la determinación del mejor camino.

• Protocolos de enrutamiento de Link-state (estado de enlace)

A diferencia de la operación del protocolo de enrutamiento vector distancia, un router configurado con un protocolo de enrutamiento de link-state puede crear una "vista completa" o topología de la red al reunir información proveniente de todos los demás routers. Para continuar con nuestra analogía de letreros, el uso de un protocolo de enrutamiento de link-state es como tener un mapa completo de la topología de la red. Los letreros a lo largo de la ruta desde el origen al destino no son necesarios, porque todos los routers de link-state usan un "mapa" idéntico de la red.

ACTIVIDAD 4:  Convergencia 04-09-2014

¿Qué es la convergencia?

La convergencia ocurre cuando todas las tablas de enrutamiento de los routers se encuentran en un estado de uniformidad. La red ha convergido cuando todos los routers tienen información completa y precisa sobre la red. El tiempo de convergencia es el tiempo que los routers tardan en compartir información, calcular las mejores rutas y actualización sus tablas de enrutamiento. Una red no es completamente operativa hasta que la red haya convergido; por lo tanto, la mayoría de las redes requieren tiempos de convergencia breves.


ACTIVIDAD 5: Métrica y AD                             08-09-2014

Vimos el comando : show ip route para ver cual es la mejor ruta determinada

tambien que la distancia administrativa es una ruta confiable y es de mayor preferencia.

Aprendí.

El tener conocimiento de lo que es la métrica y la distancia administrativa nos es de gran ayuda para determinar cual serian las rutas mas optimas al aplicar una red o si ya esta instalada como podriamos mejorarla.

ACTIVIDAD 6:  Elementos tabla de enrutamiento                          08-09-2014

Analizamos las partes de la tabla de enrrutamiento esto es posible gracias al comando show ip route

Aprendí

Es muy importante saber cuales son las interfaces de las configuraciones de los routers, ya que sin ellas no habria conexion en la red mediante el comando   show ip route

se pueden verificar las conexiones e interfaces (fasethernet y serial).

ACTIVIDAD 7:  Reto de integracion de habilidades PT                              12-09-2014

Aprendi.

Siempre es importante tomar retos para poder ver en realidad el aprendizaje que haz adquirido durante el curso y ver las áreas en las que andamos con secases de conocimientos y poderlas fortalecer.

ACTIVIDAD 8:  Protocolos de vector distancia (Conceptos basicos)              17-09-2014

Aprendí

La actividad del crucigrama se mi hizo muy didáctica, me gusto ya que aprendes y te diviertes tambien me gusto el insentivo que hubo para quien terminara la actividad y uno se motiva a hacer bien las cosas.

ACTIVIDAD 9a:  Descubriendo la red                       18-09-2014

Aprendí

Esta actividad me gusto ya que eran muchas preguntas pero estaban entendibles

ya que la información de la plataforma era demasiada pero las preguntas eran      escenciales.

Llegue a la conclusión de que el mejor protocolo de enrutamiento es EIGRP ya que hace actualizaciones  solo cuando hay cambios en la topología o de router y es mas rápido, además de que con el envenenamiento de ruta no existe colicion en los paquetes  de la red y las actualizaciones son periodicas.


ACTIVIDAD 9b:  packet tracer 18-09-2014

Aprendí
Identificar las condiciones que provocan un loop de enrutamiento y las consecuencias para el rendimiento del router.

ACTIVIDAD 10:  Arbol SPF                         22-09-2014

Aprendí

Esta actividad  me gusto ya que no fue la misma para todos era de acuerdo a tu numero de control tuvimos que buscar la ruta mas corta con el costo mas adecuado para llegar a ciertos routers.

También observamos algunas diferencias entre los protocolos de vector distancia y el protocolo enlace de datos.

Entre ellas cabe destacar que el protocolo vector distancia  no construye un mapa topológico y tiene convergencia mientras que el enlace de datos si construye el mapa topológico y no tiene convergencia.

ACTIVIDAD 11:  Rutas redes con clase 29-09-2014

Aprendí

En esta actividad lo que hicimos fue aplicar los conocimientos previos de lo que es configurar contraseñas nombres de host.

Aprendimos a identificar que tipo de ruta era la que se configuro en el router si es nivel uno o ruta final además que señalamos en el ejemplo de la tabla de enrutamiento señalamos las rutas que pueden ser calificadas como rutas finales para esto tienen 1 o dos condiciones que son siguiente salto o la interfaz de salida. También identificamos las rutas secundarias.

ACTIVIDAD 12:  Proceso de búsqueda de redes  30-09-2014

Aprendí

El apoyarse de técnicas  didácticas para sintetizar la información de un tema es muy estratégico ya que es mal fácil de entender.En esta actividad se realizo un diagrama de flujo para determinar cuál era la mejor coincidencia para la tabla de enrutamiento.

Practica  3.5.2 Escenario 1 division de subredes

Aprendí

en esta practica aprendimos a determinar las subredes necesarias para la red y los hosts que esta necesitara. Es muy importante que tengamos en nuestro conocimiento que una red se puede dividir en subredes para que en dado caso de que en un futuro nos encontremos en una empresa donde exista una red compleja podamos aplicar la división y hacer el trabajo y la administración de la red con mayor facilidad.

Practica  3.5.3 Escenario 2 División Subredes

Aprendí

Se asignaron pares de direcciones y mascaras de red a  las interfaces y hosts del dispositivo.
Esta práctica me pareció muy interesante porque nos dio para pensar en la cantidad de subredes necesarias así como de los host y en base a eso poder determinar el direccionamiento mas adecuado.

REALIZACIÓN FÍSICA

Aprendí

En la realizacion de la practica física se nos dificulto que una maquina no queria rconocer la terminal pero para ser nuestra primera practica estuvo muy bien.

Practica  3.5.4 Escenario 3 : Division de subredes

Aprendí

Desde mi punto de vista está muy bien que veamos distintos escenarios de división de subredes ya que en cada una de ellos aprendemos distintos modos de solución dada una topología diferente con necesidades distintas.

Practica  3.6.1 Desafió

Aprendí.

En esta practica aplicamos las configuraciones básicas a los dispositivos así como configuraciones de enrutamiento estático y por defecto.

Practica  4.6.1 interpretacion tabla enrutamiento

Aprendí

Me di cuenta de la importancia del router y la interpretación de la tabla de enrutamiento  ya que es un elemento indispensable a la hora de configurar las rutas en cada router porque si esta no existiera sería prácticamente imposible la comunicación entre los routers que comprenden la red. identificamos las direcciones ip en la tabla y verificamos cuales estaban conectadas directamente.

Practica  4.7.1 Desafio

Aprendí

En mi parecer me gustó mucho en desafío de integración de aptitudes porque es aqui donde mido mi conocimiento sobre lo aprendido y practicado en clase de una o de otra manera al tomar el reto progresamos como profesionales y más cuando el reto que se toma se le da solución de una manera muy satisfactoria donde ya aplicas lo aprendido, donde aprendes cosas nuevas y donde vez soluciones posibles a fallos futuros de las redes.


CONGRESO

En particular yo entre a las dos conferencias magistrales me gusto mas la de Twitter ya que tiene diferentes usos y aplicaciones tanto informativas como de mercadotecnia y ventas.
Respecto a la de Sistemas Tecnológicos y Aplicados me pareció interesante ya que hace referencia a como va evolucionando los tipos de investigacion hasta llegar a la innovacion.
y la verdad en la de TIC´S y el impacto en mecatronica creo que falto mas relación al tema.
